Piles et batteries

La pile est l'organe qui a donné à l'électronique son autonomie — littéralement sa liberté de mouvement. De la montre-bracelet à la voiture électrique, toute la technologie mobile repose sur la même idée : transformer une réaction chimique en courant contrôlable. Cette page ouvre une pile, explique la chimie qui fixe sa tension, lit les chiffres des fiches techniques (mAh, Wh, cycles), compare les grandes familles d'accumulateurs et pose les règles de sécurité sans lesquelles le lithium reste une technologie à traiter avec respect.

1. C'est quoi ?

Une cellule électrochimique — en français courant : « pile » quand elle est primaire, « accumulateur » quand elle est rechargeable — est un transducteur qui convertit de l'énergie chimique en énergie électrique. Sa construction de base tient en trois pièces : une électrode négative, une électrode positive et un électrolyte — milieu conducteur pour les ions, isolant pour les électrons. Quand le circuit extérieur relie les deux électrodes, la réaction chimique démarre : les électrons traversent le fil extérieur du circuit, les ions migrent dans l'électrolyte, et la différence de potentiel entre les deux électrodes se lit à l'extérieur sous la forme d'une tension, propre au couple de substances choisies.

Le vocabulaire mérite une distinction précise :

• Pile — cellule primaire, une seule utilisation : la réaction n'est pas réversible de façon pratique (alcaline AA, pile bouton au lithium).
• Accumulateur — cellule secondaire, rechargeable : la réaction est réversible sous un courant extérieur (plomb, NiMH, lithium-ion).
• Batterie — au sens technique du français, un assemblage de plusieurs cellules (une batterie 12 V de voiture est un empilement de six cellules plomb-acide de 2 V). L'usage courant appelle « batterie » une pile rechargeable ; le sens technique reprend son droit dès qu'on parle de packs 18650 et de modules de traction.

On croise des piles et des accumulateurs à chaque coin de la vie moderne :

• les formats miniatures du quotidien : pile bouton CR2032 de la montre, accumulateur lithium du téléphone, pack 36 V du vélo électrique ;
• les formats AA/AAA : télécommandes, jouets, radios, tout le placard ménage sur alcalines de 1,5 V ;
• le plomb 12 V de chaque voiture matinale, lourd mais bon marché, avec un recyclage bien rodé ;
• les packs de grande puissance : des milliers de cellules lithium dans une voiture électrique, des parcs de stockage de mégawattheures derrière un parc éolien.

2. Comment ça marche ?

La chimie fixe la tension

Chaque couple chimique impose son potentiel : lithium et cobaltoxyde donnent environ 3,7 V ; zinc et manganèse, 1,5 V ; plomb et acide, 2 V. De ce fait, une cellule donnée livrera toujours la même tension, qu'elle pèse deux grammes ou deux cents grammes : la tension dépend de la chimie, la capacité de la taille. Cette dernière se mesure en ampères-heures (A·h), et l'énergie totale se compte en watt-heures, qui relient les deux grandeurs :

E = U × Q

En série, les tensions s'additionnent : la « pile 9 V » du commerce est un empilement de six cellules alcalines de 1,5 V. En parallèle, les capacités s'additionnent à tension constante : deux cellules de 3 400 mAh côte à côte donnent 6 800 mAh. Un pack de voiture électrique combine les deux opérations des centaines de fois.

La courbe de décharge

Il faut quitter le modèle simpliste « pile = réservoir à tension constante ». La tension d'une cellule descend le long d'un plateau de décharge : stable pendant 80 % de sa vie sur les chimies modernes (le lithium notamment), elle s'effondre au moment où les réactifs s'épuisent — la fin se voit d'abord par une chute de tension rapide, et non par une extinction progressive symétrique. C'est pour cette raison que les indicateurs de batterie des téléphones restent souvent hauts longtemps, puis glissent brusquement : la jauge estime généralement le stock d'après la tension, dont la pente se redresse.

Se recharger selon la chimie

L'accumulateur se recharge en inversant le courant, mais chaque technologie impose ses rituels :

• Plomb : charge continue à tension fixe (14 V pour six cellules), tolérante aux erreurs, mais qui exige des charges d'entretien : toute batterie laissée des mois déchargée se sulfate.
• NiMH : charge à courant limité avec détection de la hausse de tension (approche « delta-V négatif ») ou de la température ; rien de plus simple, mais il s'auto-décharge assez vite.
• Lithium-ion : la règle d'or CC-CV (courant constant puis tension constante), encadrée par une électronique de BMS (battery management system) qui surveille chaque cellule, équilibre les tensions des cellules en série, interdit la descente sous 2,5 V et la montée au-dessus de 4,2 V par cellule, et coupe le pack au moindre signal de température.

3. Dans le vrai monde

Les grandes familles chimiques se partagent le marché selon le compromis entre densité, durabilité et sécurité que chaque usage demande :

Famille	Tension d'élément	Cycles	Touches principales
Alcaline (primaire)	1,5 V	0	le standard AA bon marché à l'achat
Lithium-MnO2 (primaire)	3 V	0	CR2032, clés, détecteurs, dix ans de conservation
NiMH (secondaire)	1,2 V	500-1 000	2 000 mAh dans un AA, tolérante et sans BMS
Plomb-acide	2 V	200-300	démarreurs, onduleurs, recyclage bien installé
Li-ion NMC/NCA	3,6-3,7 V, plein 4,2 V	500-1 500	smartphones, outils à batterie, packs de VE modernes
LiFePO4 (LFP)	3,2 V, plein 3,6 V	2 000-5 000	voitures, autocars, stockage statique, très stable thermiquement

• La pionnière Toyota Prius roulait au NiMH ; la voiture électrique moderne a adopté le lithium-ion pour sa densité, puis, chez de nombreux constructeurs européens, la chimie de fer LFP pour l'endurance, le coût et la stabilité.
• Une Tesla Model S de 85 kWh embarque environ 7 000 cellules 18650 en série-parallèle : le pack est une architecture de cellules individuellement modestes, dont chaque cellule est surveillée par le BMS.
• Les supercondensateurs — stockage physico-statique, volumineux à l'énergie mais quasi indestructible — suppléent les piles là où la réaction chimique n'a pas sa place : récupération freinage, sauvegardes SRAM, boîtiers mis en veille.

4. Exemple pratique

Lire les marquages

• AA, AAA, C, D : les formats internationaux. Une alcaline AA délivre 1,5 V et 2 000 à 2 800 mAh selon le courant demandé ; une NiMH AA rechargeable délivre 1,2 V et environ 2 000 mAh.
• CR2032 : pile bouton au lithium de 3 V, diamètre 20 mm, épaisseur 3,2 mm, typiquement 225 mAh — soit à peu près 0,7 Wh pour 3 grammes.

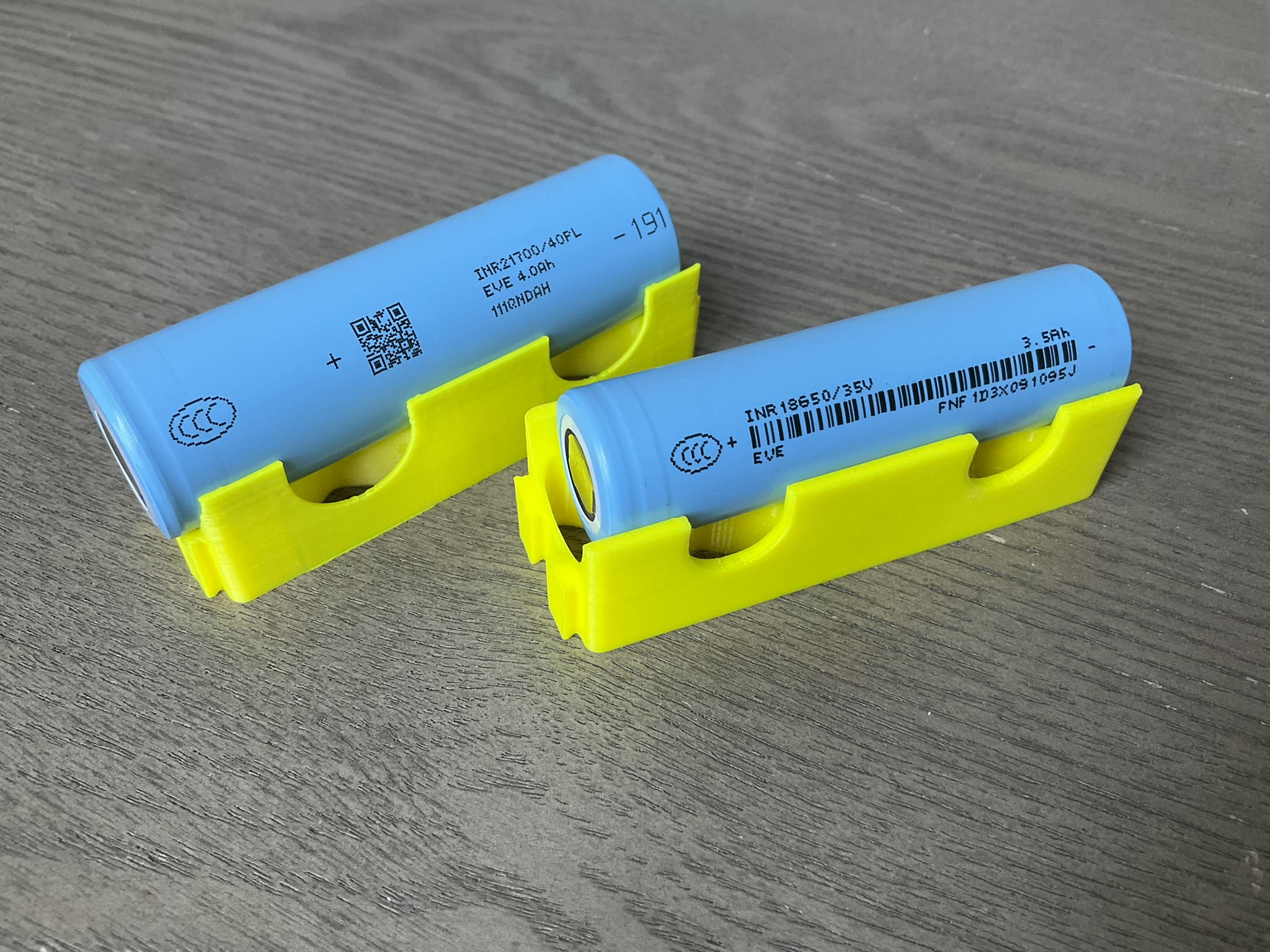

• 18650, 21700 : accumulateurs cylindriques lithium-ion, nommés par leur diamètre et leur longueur en millimètres (18 × 65, 21 × 70). Une 18650 de qualité moderne : 3,6 V nominal, 3 400 mAh, 12 Wh, 48 grammes — soit 250 Wh/kg.
• Ah, mAh : la charge. Wh : l'énergie — la seule grandeur qui compare honnêtement des technologies de tensions différentes.

Le comparateur de chimies

SchémaDensités, cycles et compromis des grandes chimies

InteractifComparateur de chimies : densité massique (Wh/kg)

Densité massiqueDensité volumiqueCycles de vieAuto-déchargePrix relatif

• Alcalineprimaire (non rechargeable)150 Wh/kg
• NiMHsecondaire (rechargeable)95 Wh/kg
• Lithium primaireprimaire — CR2032, AA lithium330 Wh/kg
• Li-ion (NMC/LCO)secondaire — 18650/21700, smartphones250 Wh/kg
• LiFePO4 (LFP)secondaire — VE, stockage stationnaire110 Wh/kg
• Supercondensateurnon chimique6 Wh/kg

Survolez une ligne pour lire sa note. La métrique sélectionnée règle l'échelle des barres (0 → 350 Wh/kg). On voit vite pourquoi le lithium a conquis le quotidien, et pourquoi les voitures électriques privilégient la longévité de la chimie au fer.

Exercice résolu — la powerbank et ses chiffres mensongers

Une powerbank affiche « 10 000 mAh ». Son téléphone (batterie 3 800 mAh) peut-il recevoir trois charges ?

1. Convertir dans la bonne unité : les 10 000 mAh sont mesurés à la tension interne des cellules lithium, 3,7 V. L'énergie réelle vaut E = 3,7 × 10 = 37 Wh.
2. Reconvertir à la tension de sortie de 5 V (USB) : 37 / 5 = 7 400 mAh disponibles à l'entrée du chargeur — avant toutes les conversions internes.
3. Retirer les rendements : conversion 5 V, puis charge du téléphone : comptons environ 85 % au total, soit environ 6 300 mAh effectivement délivrés.
4. Réponse : une charge et demie environ pour ce téléphone — et non trois. Le marketing joue sur les milliampères-heures internes ; le watt-heure est l'unité honnête.

Exercice résolu — la chimie pour une horloge murale

Une horloge murale tire environ 0,1 mA et doit tenir un an sans intervention. Alcaline AA (2 500 mAh) ou lithium AA (3 000 mAh) ?

1. Consommation annuelle : 0,1 mA × 8 760 h ≈ 880 mAh : les deux passent largement.
2. Ce qui décide est l'auto-décharge : une alcaline perd environ 3 % de sa capacité par an de conservation, un lithium primaire environ 1 % par décennie — la chimie au lithium est conçue pour les appareils oubliés.
3. Pour une horloge ou un détecteur de fumée, l'appareil impose un usage où il faut maintenir une tension quasi constante pendant des années : la densité ne compte presque pas ici, tout se joue dans la stabilité au repos. Le lithium primaire est le choix dont l'étiquette garantit dix ans ; il coûte plus cher mais dispense d'y penser.

5. Vérifier sa compréhension

Réfléchissez avant de dérouler les réponses.

1. Quelle est la différence entre une pile et un accumulateur ? Et pourquoi le mot « batterie » techniquement parle-t-il d'un assemblage ?
2. Pourquoi peut-on affirmer sans aucun circuit de mesure que la pile 9 V du commerce contient six cellules ?
3. Une powerbank de 10 000 mAh peut-elle fournir 10 000 mAh à 5 V ? Selon quel décompte faut-il passer ?
4. Qu'est-ce que l'« effet mémoire », et pourquoi cette crainte affecte-t-elle peu les chimies modernes ?
5. Pourquoi le lithium-ion exige-t-il un BMS, et quelles sont les deux limites de tension par cellule qu'il ne doit pas franchir ?

6. Pour aller plus loin

• IEC 60086 (série) — « Piles primaires » : formats, dimensions, tensions des piles bouton et blister, sur le catalogue de l'IEC.
• IEC 61960 — « Cellules et batteries lithium secondaires » (dont les 18650), sur l'IEC.
• IEC 62133-2 — « Sécurité des batteries portables au lithium », le standard cité dans les certificats CE des appareils, sur l'IEC.
• ONU — recommandations pour le transport des batteries lithium (rubrique « transport des marchandises dangereuses », numérotation UN 38.3), sur unece.org.
• Battery University — recueil pédagogique expliquant les chimies, l'entretien, les courbes de décharge et les mythes de charge, sur batteryuniversity.com.
