Fusibles

Le fusible (en anglais fuse) est le seul composant électronique que l'on conçoit volontairement pour mourir : installé dans tous les circuits qui comptent, il passe des années à ne rien faire, puis absorbe l'énergie d'un défaut et fond en quelques dixièmes de seconde en sacrifiant sa vie. Cette page explique ce fil calibré, sa physique (la loi d'action I²t), le code des types F et T, les familles qui peuplent les maisons et les voitures, et les règles de remplacement qui font la différence entre une panne bénigne et un incendie.

1. C'est quoi ?

Un fusible est un organe de protection placé en série dans un circuit électrique. Concrètement, c'est un fil conducteur très fin, calibré à une section précise, enfermé dans un corps isolant (verre, céramique, plastique) et relié à deux embouts métalliques. Quand le courant dépasse durablement la valeur pour laquelle ce fil est calculé, l'effet Joule le chauffe jusqu'à la fusion : le circuit s'ouvre, le courant s'arrête, le défaut ne peut plus faire de dégâts. En anglais on dit fuse ; en français le vocabulaire officiel parle aussi de « coupe-circuit fusible » ou de « fusible de protection ».

Sa philosophie est unique dans l'électronique : c'est une pièce consommable sacrifiée. Tous les autres composants servent à transformer, mesurer, calculer ou stocker ; lui ne sert qu'à mourir à temps. Mieux vaut son prix de quelques centimes que les biens qu'il protège, et encore mieux qu'un départ d'incendie ou qu'une électrisation. Il protège donc à la fois les biens (câblages, appareils) et, à travers eux, les personnes.

Le point technique fondateur du fusible s'appelle la sélectivité : le fusible doit être plus faible que le câble qu'il protège. Si un défaut survient, l'échauffement doit détruire d'abord le fil fusible — le maillon le plus faible volontairement placé — jamais le fil du circuit. Lorsque le résultat est l'inverse (le câble fond ou s'endommage avant le fusible), la protection a échoué. On reviendra longuement sur cette règle, qui commande tout le choix des calibres.

On croise des fusibles partout autour de soi et de manière invisible :

• dans les anciens tableaux électriques domestiques, des cartouches de porcelaine (les fameux « fusibles-disjoncteurs », platines à cartouches type 10 A ou 16 A) ;
• dans la boîte à fusibles de chaque voiture, une rangée de petits fusibles à lames colorés (parfois quatorze, parfois soixante) ;
• dans les appareils audio, téléviseurs et charges : un tube de verre 5 × 20 mm, par exemple un fusible « T 2 A 250 V » à l'entrée secteur d'un téléviseur ;
• à l'intérieur des multiprises avec protection et des clés USB, où un minuscule fusible CMS veille sur la ligne 5 V ;
• dans les répartiteurs et armoires électriques du bâtiment, en céramique 6 × 32 mm ou en grandes cartouches de 500 V.

2. Comment ça marche ?

Le fusible transforme le courant en chaleur, puis cette chaleur en rupture. Tout part de l'effet Joule : chaque fil résistif traversé par un courant dissipe une puissance proportionnelle au carré de l'intensité.

P = R × I²

Le fil fusible est calculé pour être plus résistif et plus vulnérable que le reste du circuit : section fine, alliage à point de fusion bas (étain-cuivre, argent, ou alliage spécial), souvent avec une constriction centrale (un rétrécissement) qui localise l'échauffement. Tant que le courant reste au niveau du courant nominal (noté In, la valeur gravée sur le fusible), le thermique s'équilibre : la puissance dissipée est évacuée, le fil atteint une température d'équilibre stable et ne fond jamais, même maintenu des heures.

À partir du moment où le courant le dépasse, l'énergie excédentaire s'accumule et le fil se comporte comme une jauge d'énergie : tant qu'elle n'est pas pleine,rien ne se passe ; dès qu'elle déborde, fusion. Cette jauge obéit à la loi d'action (dite loi I²t) :

I² × t = constante

Lire cette loi : en théorie pure, doubler le courant divisera par quatre le temps que le fil peut tenir. En pratique, les courbes des fabricants sont encore plus raides, parce que le fil est déjà préchauffé par le courant nominal (sa jauge est partiellement consommée avant même le défaut). D'où des ordres de grandeur qui s'écrasent de plusieurs heures à quelques millisecondes :

Courant	Fusible F (rapide)	Fusible T (lent)
1 × In	ne fond jamais	ne fond jamais
1,6 × In	dizaines de secondes	plusieurs minutes
2 × In	10 s à 1 min	1 à 3 min
4 × In	moins d'une seconde	quelques secondes
10 × In	10 à 30 ms	100 à 200 ms

Cette différence F/T vient de la gestion des appels de courant. Beaucoup de circuits absorbent, à la mise sous tension, une pointe brève mais énorme : le condensateur de filtrage d'une alimentation se charge depuis zéro et tire un courant de dix fois le régime nominal pendant quelques millisecondes ; un moteur démarre en tirant plusieurs fois son courant nominal pendant un temps plus long. Un fusible F compte cette pointe dans sa jauge et peut griller « pour rien » ; un fusible T (type lent, dit aussi « anti-appel ») intègre une masse thermique (masse de soudure, fil plus trapu) qui absorbe les pointes courtes sans franchir le seuil de fusion. On choisit donc F pour les charges tranquilles (LED, résistif, électronique sans condensateur en entrée) et T pour les charges à appel (alimentations à condo de filtrage, téléviseurs, transformateurs, moteurs).

Il reste une difficulté qui ne se voit pas : l'arc électrique. Quand le fil fond, l'ouverture du circuit ne coupe pas net — une décharge persiste entre les deux fragments du fil jusqu'à extinction. Un fusible est donc conçu pour une tension maximale : son corps (verre, céramique remplie de sable de quartz) doit pouvoir éteindre cet arc à cette tension. Et la règle est simple, à retenir telle quelle :

SchémaCoupe d'un fusible verre 5 × 20 mm

Enfin, lire le marquage gravé sur un embout — par exemple « T 2 A 250 V » — se fait de gauche à droite : T pour le régime (vitesse de fusion), 2 A pour le courant nominal maximal en continu, 250 V pour la tension maximale du circuit abrité. Ces trois informations ne se remplacent jamais l'une l'autre : c'est le trio calibre + type + tension.

3. Dans le vrai monde

Chaque monde a son fusible. Les formats les plus fréquents :

Famille	Où on la croise	Points clés
Verre 5 × 20 mm	électronique, TV, multiprises, outillage	250 V ; F ou T ; on voit si le fil a fondu
Céramique 6 × 32 mm	anciens tableaux, chaudières, répartiteurs	couramment 500 V ; meilleure coupure (arc)
Fusible à lames (blade, miniblade)	boîtes à fusibles automobiles	32 V ; couleurs = calibres ; extraction facile
Cartouches porcelaine (« fusibles-disjoncteurs »)	anciens tableaux domestiques, platines	10 A / 16 A ; remplacés en général par des disjoncteurs depuis les années 1990
Fusible CMS (miniaturisé)	clés USB, chargeurs, cartes électroniques	soudé en surface ; calibres de 0,2 à quelques ampères
Grandes cartouches NH / industrielles	armoires, têtes de logement	500 V et plus ; très gros pouvoir de coupure

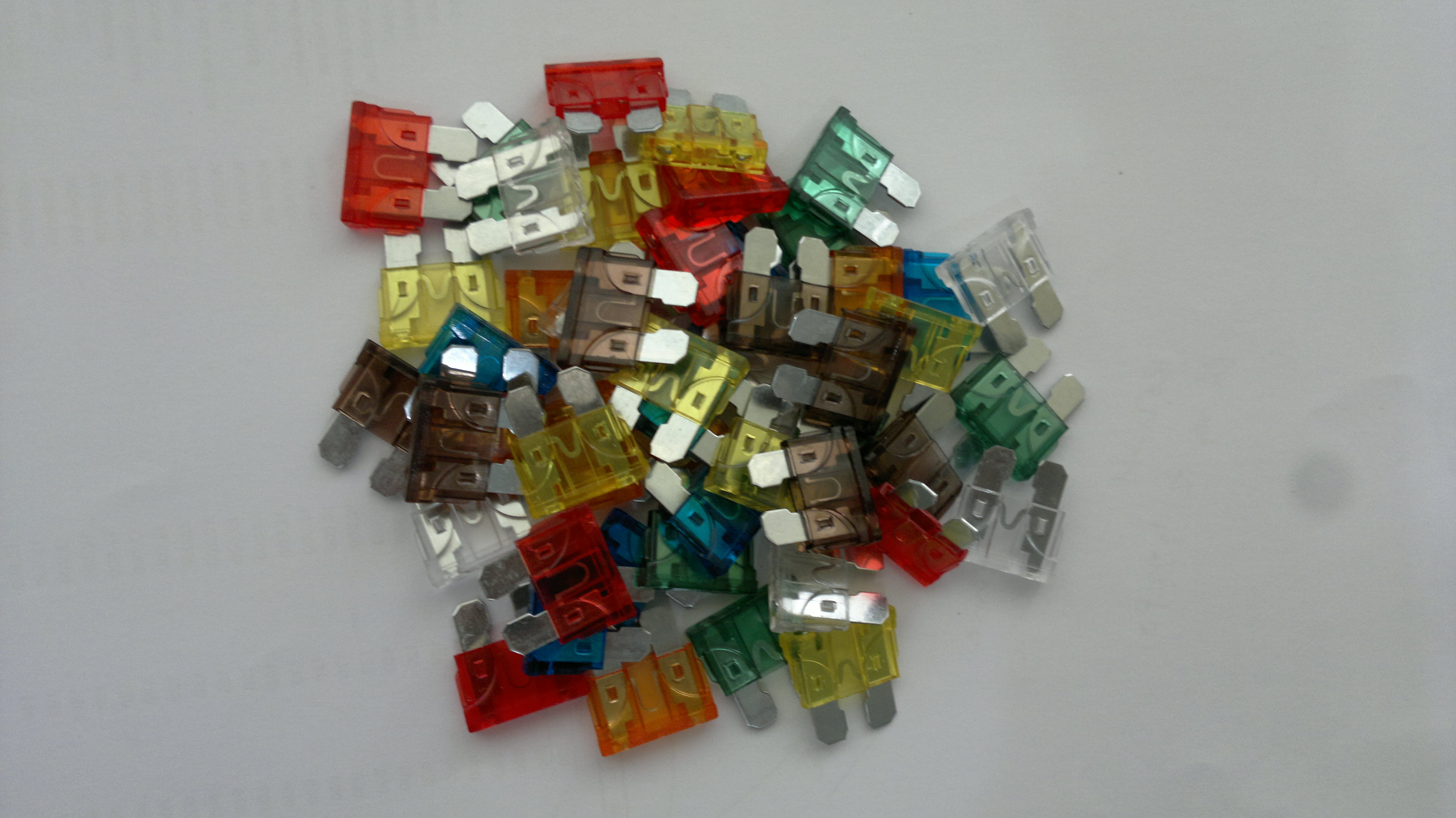

Côté automobile, les couleurs sont normalisées : elles vont par paires avec le calibre gravé sur la lame. Les valeurs courantes :

Couleur du fusible à lames	Calibre
Orange	5 A
Rouge	10 A
Bleu	15 A
Jaune	20 A
Vert	30 A

Le code lettre du régime (norme de série « miniature », IEC 60127) se lit sur le marquage, en plus du calibre :

Code	Vitesse de fusion	Tolère les appels	Usage typique
FF	très rapide	non	électronique très sensible
F	rapide	non	circuits classiques sans appel
M	moyen	court appel	audio, petites charges
T	lent (anti-appel)	oui	alimentations avec condensateur, TV
TT	très lent	oui, durables	moteurs, gros composants thermiques

La tension nominale, elle, varie par mondes : 250 V pour une infinité de fusibles verre d'électronique, 500 V pour nombre de céramiques et cartouches industrielles, 32 V (voire 58 V sur les camions récents et les nouveaux réseaux 48 V) pour l'automobile. On ne met JAMAIS un fusible automobile dans un circuit qui monte au 230 V : au-delà de sa tension de service, l'arc rend la coupure illusoire. Dans l'autre sens, aucun problème : un fusible 500 V sur du 24 V coupe normalement, la règle étant « tension du fusible au moins égale à la tension réelle du circuit ».

Prix indicatifs : un fusible verre 5 × 20 mm coûte entre 0,10 et 0,50 euro, un fusible à lame quelques dizaines de centimes, les cartouches porcelaine de 2 à 5 euros. La constatation honnête : c'est souvent étonnamment peu, et c'est voulu — la protection coûte toujours moins cher que ce qu'elle est censée protéger.

Il reste à situer le fusible parmi ses frères de protection, car les trois répondent à des dangers différents :

Dispositif	Protège en priorité	Détecte	Après coupure
Fusible	le câblage et les appareils	surcharge et court-circuit	remplacer (jetable)
Disjoncteur magnéto-thermique	le câblage	surcharge (thermique) et court-circuit (magnétique)	réarmer
Interrupteur différentiel 30 mA	les personnes	fuite de courant vers la terre	réarmer

Retenir : fusible et disjoncteur ouvrent sur trop de courant dans le câblage ; le différentiel 30 mA ouvre sur quelques milliampères qui s'échappent là où ils ne devaient pas aller — à travers une main, un pied humide, une carcasse métallique. Attribuer au fusible un rôle qu'il n'a pas (protéger directement une vie humaine) est un piège de compréhension fréquente.

4. Exemple pratique

Règles de câblage et branchement

Trois gestes s'apprennent une fois pour toutes :

1. En série, jamais en série-bypass : le fusible est inséré dans le circuit de sorte que tout le courant de l'aval passe par lui ; un fusible en dérivation ne protège rien.
2. Sur la phase (AC) ou sur le plus (DC) : en courant alternatif domestique, le fusible se place dans le conducteur de phase, idéalement juste à l'entrée du circuit, avant tout autre composant. Sur du 12 V continu (voiture, labo), sur le bornier +. Posé sur le neutre ou le « moins », un fusible fondu laisserait l'aval en potentiel dangereux : une personne touchant la phase resterait en danger.
3. Le plus proche de la source : un fusible placé en amont minimise l'énergie disponible après sa coupure ; on le préfère à l'arrivée du circuit qu'en bout de chaîne.

Pour tester un fusible au multimètre : débrancher l'appareil, extraire le fusible de son support (surtout ne jamais mesurer un fusible cuit sur place sous tension), passer en mode continuité ou résistance. Fusible sain : quasiment 0 ohm, le bip sonne. Fusible fondu : infini, silence. Sur du verre, un œil attentif fait aussi le diagnostic : fil intact, fil coupé, ou dépôt noirâtre sur la paroi du tube (signes d'un court-circuit violent plutôt que d'une petite surcharge).

Simulateur de fusion

Le simulateur ci-dessous déroule la même physique : jauge d'énergie I²t simplifiée, régime F ou T, et câble protégé avec sa limite (1,5 mm² : 16 A max ; 2,5 mm² : 20 A max). Poussez le curseur : le filament rougit, puis se rompt quand la jauge I²t déborde. Quand le fusible est rompu, il ne se réarme pas — comme dans la vraie vie, il faut le « remplacer ».

SchémaSimulateur de fusion — fusible F ou T et câble protégé

Fusible T 2 A : intact — il tient ce courant sans limite de temps.

Câble 1,5 mm² (limite 16 A) : dans ses clous.

Verdict : circuit sain, le courant reste au niveau nominal.

Courant demandé : 0 × In — soit 0 A

Calibre du fusible (In)

0,5 A1 A2 A3,15 A5 A6,3 A10 A16 A

Régime de fusion

F — rapideT — lent

Section du câble protégé

1,5 mm² — 16 A max2,5 mm² — 20 A max

Modèle pédagogique : courbe I²t simplifiée, t ≈ C / ((I/In)⁴ − 1) avec C = 225 (F) ou 1350 (T). La fusion réelle dépend du fusible exact (voir tableau du cours). Le temps affiché est la vraie estimation ; l'animation est condensée en quelques secondes.

Exercice résolu — le fusible T 2 A tient-il 3 A pendant 10 s ?

Un téléviseur atteint, à la mise sous tension, un appel de courant de 3 A pendant 10 s. Son fusible d'entrée est un T 2 A. Va-t-il griller ?

1. Rapporter le courant au calibre : 3 A / 2 A = 1,5 × In.
2. Estimer le temps de fusion avec la courbe simplifiée du régime T :

t ≈ 1350 / (1,5⁴ − 1) ≈ 330 s

3. Comparer : le fusible fondrait après 330 s (plus de 5 min) à ce courant ; l'appel ne dure que 10 s. Il tient donc largement — l'appel n'a consommé qu'environ 10 / 330, soit 3 % de la jauge.
4. Nuance utile : chaque appel consomme un peu de jauge. Si les appels se répètent plus vite que le fusible ne refroidit, l'accumulation finit par le faire fondre des semaines plus tard, « pour rien » apparent. C'est la raison pour laquelle les fabricants publient le paramètre I²t de chaque modèle, et les concepteurs laissent une marge — on choisit souvent un fusible T dont la jauge supporte environ 1,5 fois l'appel le plus sévère.

Exercice résolu — les 30 A du fusible vert face à un câble 2,5 mm²

Dans une voiture, un fusible vert (30 A) doit-il protéger un circuit câblé en 2,5 mm² ?

1. La capacité garantie d'un câble 2,5 mm² en installation type est de 20 A max.
2. Un fusible 30 A laisse passer 30 A alors que le câble plafonne à 20 A : si un défaut survient entre ces deux valeurs, le câble chauffe sans que la protection n'agisse — le câble devient le fusible.
3. Réponse : non ; le calibre adapté est le jaune 20 A (voire moins, selon le courant normal du circuit : juste au-dessus du régime, jamais au-dessus de la capacité du câble). Le fusible vert 30 A devra attendre un circuit câblé en 4 mm².

Bonus de concepteur — le fusible et la diode

Sur les cartes 12 V sensibles à la polarité, on associe fusible et diode : une diode montée « sens interdit » entre + et masse, derrière le fusible. Branchement à l'envers : la diode entre en conduction, crée un court-circuit net, et c'est le fusible qui coupe la boucle ainsi créée. En version série, la diode bloque seule l'inversion mais consomme environ 0,7 V ; on lui préfère la version parallèle + fusible quand la chute de tension est interdite. Le fusible reste le cadenas, la diode force la main.

5. Vérifier sa compréhension

Réfléchissez avant de dérouler les réponses.

1. On remplace le fusible T 2 A d'une alimentation par un F 2 A (même calibre, même tension). Qu'est-ce qui peut arriver à la prochaine mise sous tension ?
2. Peut-on poser un fusible automobile 32 V dans le porte-fusible d'un appareil branché au secteur 230 V ? Et l'inverse, un fusible 500 V sur du 24 V ?
3. Le fusible d'un circuit est placé sur le neutre. Si le fusible a fondu, le circuit aval est-il hors danger pour une personne ?
4. Qui doit fondre le premier en cas de défaut : le fil fusible ou le câble qu'il protège ? Et à quoi sert l'autre règle qui impose la même hiérarchie ?
5. Fusible, disjoncteur magnéto-thermique, interrupteur différentiel 30 mA : qui protège quoi, en une phrase chacun ?

6. Pour aller plus loin

• IEC 60127 (série) — « Fusibles miniatures » (notamment types FF, F, M, T, TT et les formats 5 × 20 mm, 6 × 32 mm) : le standard de référence de l'électronique, sur le catalogue de l'IEC.
• IEC 60269 (série) — « Fusibles basse tension » pour les cartouches industrielles et domestiques de plus forte puissance : le standard des tableaux et armoires, chez l'IEC.
• Littelfuse — notes d'application, courbes temps-courant et paramètre I²t de chaque référence, sur littelfuse.com.
• Eaton Bussmann — manuel d'application « Fuseology » et datasheets des cartouches, sur eaton.com.
• Schurter — datasheets détaillées des fusibles 5 × 20 mm et 6 × 32 mm, sur schurter.com.
