Câbles d'alimentation
Le câble est le plus discret des composants : posé dans les murs, enroulé dans les tiroirs, il ne réclame jamais d'attention — jusqu'à ce qu'il chauffe, que la ligne soit trop longue, ou que la tension manque au fond du circuit. Pourtant une ligne électrique est un composant comme les autres : elle possède une résistance, un courant admissible, une longueur critique. Cette page ouvre la gaine, calcule la chute de tension qui affaiblit tout circuit long, lit la norme des sections françaises et parcourt la liste des connecteurs — de la prise Schuko à la petite fiche « huit » des postes de radio.
1. C'est quoi ?
Un câble est un ensemble de conducteurs métalliques (en pratique, du cuivre), entourés chacun d'un isolant, eux-mêmes réunis sous une gaine extérieure. Chaque conducteur est caractérisé par sa section — la surface de sa coupe, en millimètres carrés — et la gamme standard française compte six valeurs pour l'installation domestique : 1,5, 2,5, 4, 6, 10 et 16 mm². Un fil est un conducteur seul ; un câble multiconducteur en réunit plusieurs (trois pour phase, neutre et terre) ; un cordon est un câble souple destiné à l'interconnexion mobile des appareils.
Le code des manuels français raconte tout le câble en quelques lettres. Décodons H07V-U (le fil monobrin rigide des boîtes de dérivation) :
- H : conducteur harmonisé, conforme aux normes européennes ;
- 07 : classe de tension 450/750 V ;
- V : isolation et gaine en PVC ;
- U : conducteur en Un seul brin rigide. La variante K désigne un câblage de brins fins tressés, donc souple — le choix des liaisons qui bougent et des rallonges.
On croise ces lettres un peu partout, une fois qu'on sait les lire :
- dans les murs : lignes fixes rigides H07V-U relayées entre boîtes ; la section 1,5 mm² couvre l'éclairage, 2,5 mm² les prises de 16 A ;
- dans chaque rallonge et multiprise : cordons H05VV-F de 1,5 ou 2,5 mm² ;
- au bout de chaque appareil : un cordon d'alimentation, dont un bout est une fiche pour la prise murale et l'autre un connecteur appareil (C13, C7…), dont la lettre décrit exactement la puissance admise ;
- dans la basse tension de l'électronique : fils souples de 0,5 mm² d'un plateau d'ampli, liaisons internes, jumpers de laboratoire.
2. Comment ça marche ?
Le fil est une résistance
Tout conducteur résiste ; l'ordre de grandeur se calcule en une ligne :
R = ρ × L / SLisez la formule : résistance proportionnelle à la longueur (doubler la longueur double la résistance) et inversement proportionnelle à la section (doubler la section la divise par deux). En retour, le courant traversant chauffe le conducteur — effet Joule — selon P = R × I² : plus le fil est long et fin, plus il chauffe, et plus la tension s'étiole en route.
La chute de tension
Sur le réseau français à 230 V, chaque volt perdu dans le fil est un volt interdit à l'appareil. La chute de tension d'une ligne monophasée s'écrit :
ΔU = 2 × ρ × L × I / SPassée la limite, l'appareil reçoit une tension basse : les moteurs chauffent, les alimentations à découpage se mettent en défaut, les lampes scintillent. L'objet interactif en aval chiffrera ce compromis.
Le calibre : le courant admissible
Le câble chauffe selon le courant qu'on lui fait passer, jusqu'à une température limite donnée par son isolant (environ 70 °C pour le PVC) — au-delà, l'isolant vieillit, se craquelle, puis rompt. La norme fixe donc un courant admissible par section, qui borne à son tour le calibre maximal du disjoncteur qui le protège :
| Section | Courant admissible / disjoncteur maximal | Circuits typiques |
|---|---|---|
| 1,5 mm² | 16 A | éclairage |
| 2,5 mm² | 20 A | prises 16 A |
| 4 mm² | 25 A | four, plaque de cuisson |
| 6 mm² | 32 A | plaque de cuisson, borne, ligne dédiée |
| 10 mm² | 50 A | distribution, ligne principale |
| 16 mm² | 63 A | distribution d'ensemble du bâtiment |
3. Dans le vrai monde
Côté connecteurs, le monde se partage entre quelques grands standards : les fiches murales nationales (Schuko, type E, BS 1363, NEMA), la série « C » des cordons d'appareil définie par la norme IEC 60320, et les prises industrielles CEI 60309. La série C compte plus de vingt familles ; voici celles que vous croiserez le plus souvent :
| Connecteur | Rôle | Puissance typique | Où on le croise |
|---|---|---|---|
| C5 | fiche « Mickey », trois dents | 10 A | ordinateurs portables, projecteurs |

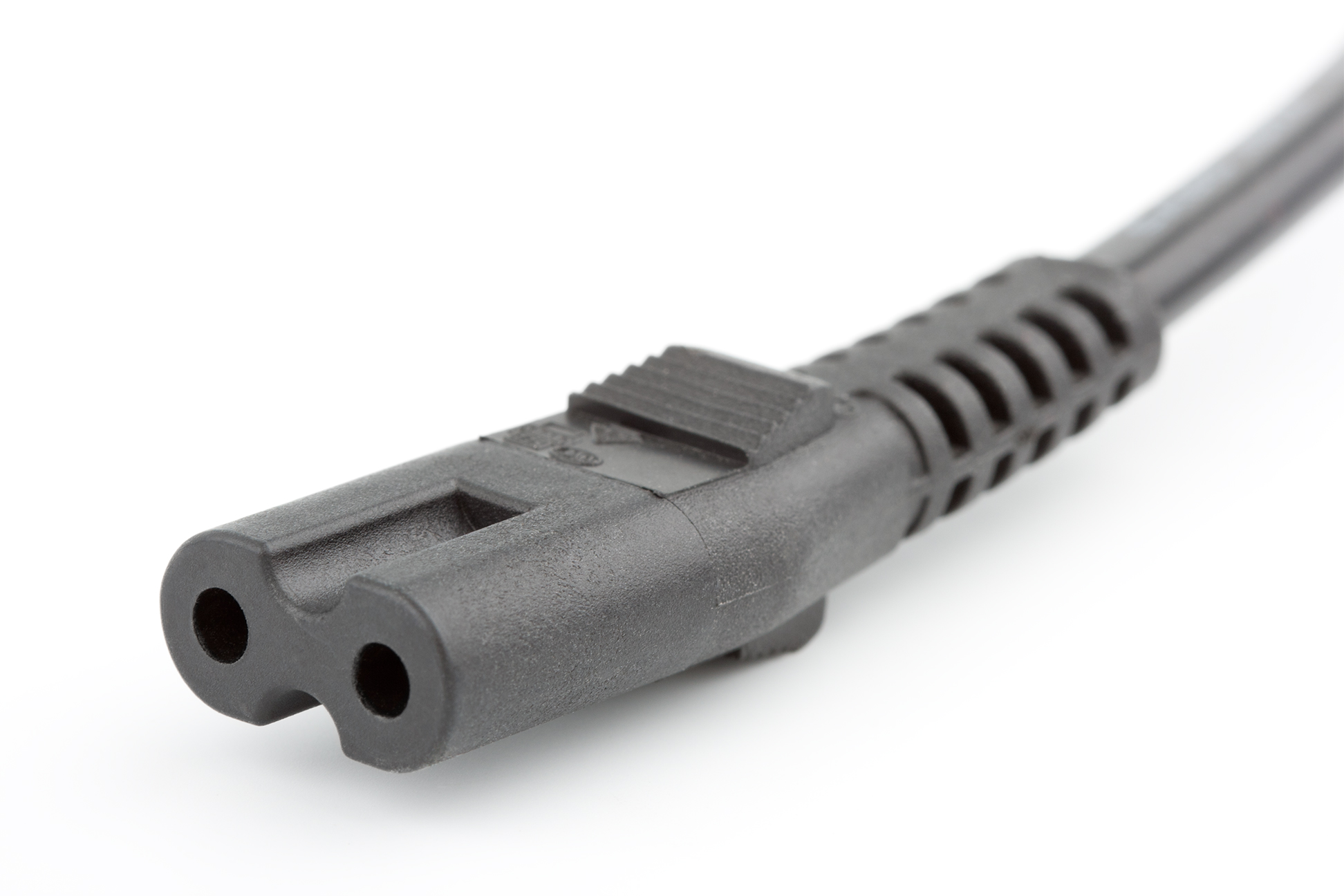

| C7 | fiche « huit » femelle | 2,5 A | radios, lecteurs, TV économiques |
| C13 / C14 | couple rectangulaire standard | 10 A | PC fixes, écrans, disques externes |
| C15 | C13 renforcé, gère la chaleur | 10 A jusqu'à 120 °C | bouilloires, machines à café |
| C19 / C20 | couple rectangulaire large | 16 A | serveurs, PDU, amplis de sonorisation |
| Schuko (type F) | prise murale, contacts latéraux | 16 A | Allemagne, Espagne, une partie de la France |
| Type E | prise murale, broche de terre | 16 A | France |
| BS 1363 | prise britannique à fusible interne | 13 A max | Royaume-Uni, Irlande |
| NEMA 5-15 | prise nord-américaine | 15 A / 120 V | Amérique du Nord |
| CEI 60309 | prise industrielle à plots | 16 à 125 A | chantiers, ateliers, camping-cars |
Quelques anecdotes d'usage :
- La BS 1363 britannique contient le fusible correspondant au cordon (3 A pour une lampe, 13 A pour un ordinateur) : c'est l'appareil qui est protégé à la prise, chaque cordon étant calibré pour sa charge.
- Le couple C13/C14 promet 10 A durablement : à 230 V, cela fait 2 300 W — la base de l'alimentation de tout ordinateur de bureau, et le standard des baies serveurs.
- Le sertissage ne concerne pas que les électriciens du bâtiment : un fil toronné entré nu dans une borne tourne et se desserre ; avec les ferrules (embouts de sertissage), chaque raccord devient net et permanent.
4. Exemple pratique
La calculette de chute de tension
ΔU = 2 × ρ × L × I / S avec ρcuivre = 1,68 × 10⁻⁸ Ω·m (aller-retour : le « 2 » compte la longueur deux fois).
1,34 V
soit 0,58 % de la tension de 230 V
Chute confortable : aucune conséquence.
Norme NF C 15-100 : une installation domestique accepte au plus 3 % de chute pour l'éclairage et 5 % pour les autres usages.
Exercice résolu — la rallonge de chantier
Un chantier doit alimenter un aspirateur industriel de 1 300 W (environ 5,7 A sous 230 V) à 25 mètres du tableau, par une rallonge de 1,5 mm². Est-ce sérieux ?
- Calculer la chute :
ΔU = 2 × 1,68 × 10⁻⁸ × 25 × 5,7 / (1,5 × 10⁻⁶) ≈ 3,1 V- Comparer aux limites : 1,35 % est bien sous les 3 % réglementaires de la règle de l'installation. La rallonge tient.
- Vérifier le courant admissible : 5,7 A sur un cordon de 1,5 mm² qui admet environ 16 A en environnement normal : large marge.
- Nuance : si l'appareil absorbait son maximum (2 000 W ≈ 8,7 A), la chute monterait à environ 4,9 V (2,1 %) : encore admissible — mais avec la rallonge déroulée, sur une surface ventilée. Enroulée, la bobine tient la chaleur captive : on la déroule.
Exercice résolu — lire la plaque d'un cordon « H05VV-F 3G1,5 »
Un cordon d'alimentation porte la marque « H05VV-F 3G1,5 ». Décodez-le :
- 05 : classe de tension 300/500 V — cordon souple, fait pour être plié.
- V : isolation PVC, puis V : gaine PVC.
- F : conducteur fin brins (flexible).
- 3G : trois conducteurs avec terre (phase, neutre, terre).
- 1,5 : chaque conducteur de section 1,5 mm², soit autour de 16 A raisonnables.
- La puissance maximale du cordon sur 230 V : un ordre de grandeur de 16 A × 230 V ≈ 3 700 W — toujours subordonné au connecteur, plus bas : 2,5 A pour un C7, 10 A pour un C13.
5. Vérifier sa compréhension
Réfléchissez avant de dérouler les réponses.
- Pourquoi doubler la section d'un fil réduit-il l'échauffement à courant constant ?
- Expliquez le « 2 » de la formule ΔU = 2 × ρ × L × I / S, puis estimez mentalement la chute pour 10 m de 1,5 mm² sous 10 A.
- Pourquoi une rallonge enroulée est-elle dangereuse, même si le fil est surdimensionné ?
- Un connecteur C7 (2,5 A maximum) peut-il alimenter un appareil qui tire 4 A ? Et un C13 (10 A) ?
- Pourquoi la prise britannique BS 1363 contient-elle un fusible interne, alors que les prises françaises n'en ont pas ?
6. Pour aller plus loin
- NF C 15-100 — « Installations électriques basse tension » (AFNOR) : sections, courants admissibles et règles de protection des installations domestiques françaises, sur le portail de l'AFNOR.
- IEC 60320-1 — « Connecteurs d'appareils pour usage domestique et général » (la famille C1 à C24), sur le catalogue de l'IEC.
- IEC 60228 — « Conducteurs des câbles isolés » : diamètres et composition des brins, classes de souplesse (1 à 6), sur l'IEC.
- Nexans et Prysmian — guides techniques des câbles H07V-U et H07V-K, avec assistants de calcul de chute de tension, sur nexans.com ou prysmian.com.
- Le CONSUEL — attestation de conformité des installations électriques françaises et l'esprit des règles, sur consuel.fr.
Prochaine leçon dans la descente : Diodes (couche 2)
