Prises électriques

Aussi banale que l'eau du robinet, la prise électrique est pourtant une interface de sécurité sophistiquée : elle transporte du 230 V entre le mur et vos appareils en s'arrangeant pour que jamais ne se touchent les doigts, le métal et les conducteurs sous tension. Elle est l'un des éléments les plus visibles de la « surface » de l'iceberg : on s'en sert dix fois par jour sans jamais la regarder vraiment. Cette page démonte le couple socle/fiche, les trois conducteurs qu'il véhicule, le zoo des types du monde entier, et les pièges classiques : multiprises, adaptateurs, surtensions.

1. C'est quoi ?

En anglais, on distingue deux mots là où le français dit simplement « prise » : le socket (ou outlet, la « prise murale »), fixé au mur ou sur un plan de travail, et le plug (la « fiche »), au bout du cordon de l'appareil. Le socle porte la face femelle, la fiche la face mâle ; l'ensemble forme un connecteur de puissance conçu pour être débranché et rebranché des milliers de fois — les normes exigent généralement 5 000 à 10 000 cycles — sans perdre ni le serrage ni l'isolement.

Dans la documentation anglophone, vous croiserez systématiquement : mains power (le « courant secteur »), line ou hot pour la phase, neutral pour le neutre, earth ou ground pour la terre. Ces termes reviennent dans les forums, les datasheets de blocs d'alimentation et les plaques signalétiques : « input 100-240 V », « earth pin », « line cord ».

Le couple prise/fiche sert à trois choses. D'abord, distribuer l'énergie du secteur de façon standardisée : n'importe quelle bouilloire se branche sur n'importe quel mur de France, sans outil ni vis. Ensuite, sécuriser l'instant le plus critique de toute la connectique : le branchement et le débranchement, où un contact interrompu sous charge produit un arc électrique. Enfin, offrir un arrachement contrôlé : si l'enfant tire sur le cordon, c'est la fiche ou la prise qui cède, jamais la canalisation encastrée dans le mur.

Voici l'astuce la plus élégante de sa conception : le couple prise/fiche est jamais sous tension dès qu'on y touche. Pas de capteur, pas d'interrupteur : une sécurité par la géométrie des contacts, qui s'appuie sur trois mécanismes complémentaires :

• Les contacts sous tension (phase et neutre) sont femelles et enfouis : leurs orifices commencent à 20 à 30 mm de la surface, plus loin que la longueur d'un doigt ou d'un objet introduit par curiosité.
• Sur le socle français de type E, la terre est une broche mâle en saillie : il n'y a donc rien de sous tension au point où un doigt peut toucher.
• L'ordre de fermeture est orchestré par la forme des broches : la terre s'établit la première et se rompt la dernière, tandis que les contacts phase/neutre se ferment plus profondément, derrière des obturateurs plastiques qui ne s'écartent que sous la pression des broches de la fiche.

Dans la vie réelle : le mur de votre chambre en compte un tous les 2,5 à 3 m selon la norme NF C 15-100 ; la multiprise sous le bureau, la prise étanche IP44 de la façade, la sortie de câble rigide du four qui se termine en boîte de dérivation. En voyage, la prise devient un enjeu du quotidien : c'est l'unique contact entre votre chargeur et le réseau local, et tous les murs de la planète ne se ressemblent pas.

2. Comment ça marche ?

Le secteur est un courant alternatif : la tension s'inverse un nombre fixe de fois par seconde, sa fréquence — 50 Hz en Eurasie, Afrique et Océanie, 60 Hz aux Amériques ; le Japon, cas rare, vit avec les deux selon la région (50 Hz à Tokyo, 60 Hz à Osaka). Les « 230 V » affichés sont une valeur RMS (root mean square, « efficace ») : le sinus s'annule et change de signe en permanence mais culmine à 230 × 1,414, soit environ 325 V à la crête. Trois conducteurs circulent alors, définis par leur fonction et identifiables par une couleur imposée :

• La phase (L, marron) est le conducteur « actif », dangereux en permanence par rapport à la terre. C'est par elle que la puissance arrive depuis le transformateur du réseau.
• Le neutre (N, bleu) est le conducteur de retour, relié à la terre à la source (au transformateur) : en fonctionnement normal, sa tension par rapport à la terre reste proche de zéro.
• La terre de protection (PE, vert-jaune) est reliée au châssis métallique des appareils de classe I. Elle ne transporte normalement aucun courant : c'est le chemin réservé aux courants de fuite et de défaut.

SchémaCoupe d'un socle français type E et continuité des trois conducteurs

Broche de terre (mâle, en saillie)

Contact femelle LContact femelle NPhase (L) — marronTerre (PE) — vert-jauneNeutre (N) — bleu

La gaine de sortie alimente directement le tableau électrique.

Pourquoi la terre ? Parce que le matériel finit par faire défaut : câble éraillé, broche tordue, boulon desserré, composant percé. Le jour où le conducteur de phase se met à toucher le châssis métallique d'un appareil (c'est le défaut d'isolement), sans terre, le châssis resterait sous tension et le moindre contact humain fermerait le circuit — doigt sur le frigo, carrelage humide. Avec la terre, le courant de défaut s'échappe par ce chemin contrôlé, vers le tableau où le disjoncteur différentiel en détecte le passage et coupe le circuit.

Le branchement lui-même repose sur une physique de pression : les lames de la fiche se serrent contre des ressorts du socle. La force de contact garantit une résistance de contact de quelques milliohms — à 16 A, un bon contact dissipe moins d'un watt et ne présente aucune chauffe mesurable. C'est en vieillissant (ressort fatigué, oxydation, surcharge chronique) que ce contact se dégrade : sa résistance monte, la puissance dissipée au point chaud explose, le socle chauffe, brunit, fond parfois. La majorité des incendies attribués aux prises est née d'un contact mécaniquement dégradé et jamais surveillé.

Enfin, la puissance se paie en tension et en courant :

P = U × I

I = P / U

C'est cette relation qui borne chaque prise : 16 A sur 230 V plafonnent à 3 680 W. Les sections suivantes montrent ce que cela implique pour les appareils réellement connectés.

3. Dans le vrai monde

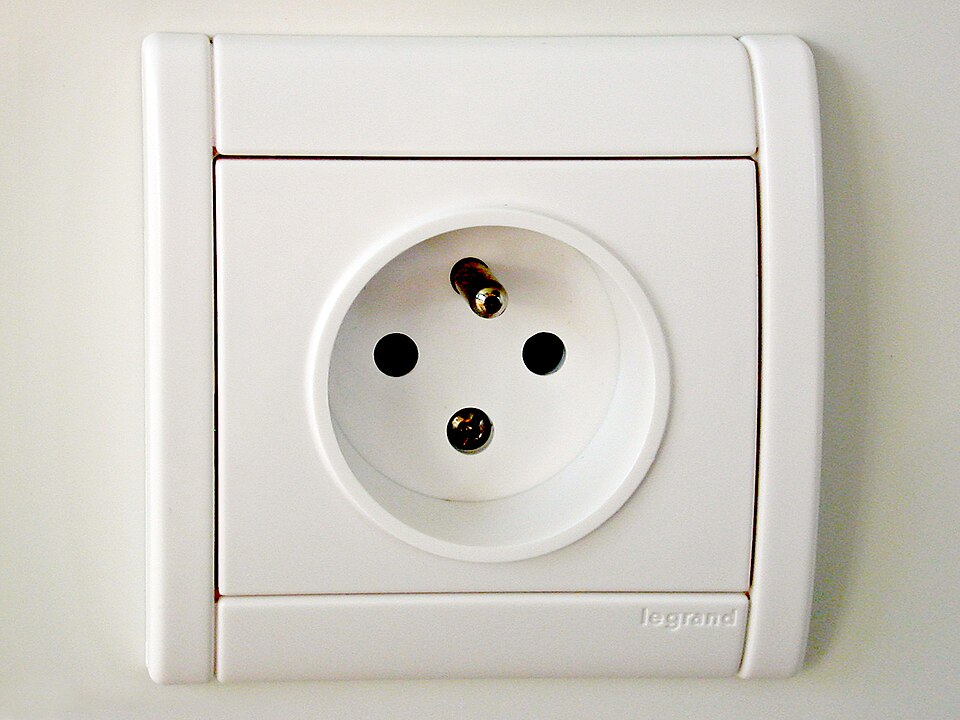

Le canon français est un socle type E de la norme CEE 7/7 : 16 A, 250 V, deux orifices ronds pour les conducteurs, broche de terre mâle en saillie sur le socle. La fiche « hybride » CEE 7/7 complète le dispositif : ses broches se glissent dans les socles E français (terre par broche côté socle) comme dans les socles F allemands (terre par clips latéraux), d'où l'aire de compatibilité de l'Europe continentale. Ailleurs, d'autres géométries règnent, issues de l'histoire nationale, toutes sous deux grands régimes : 100 à 127 V à 60 Hz (Amériques ; le Japon à 100 V, en 50 et 60 Hz) et 220 à 240 V à 50 Hz (Eurasie, Afrique, Océanie). Le tableau rassemble la plaque mondiale :

Type	Forme	Tension / fréquence	Pays représentatifs	Terre
A	2 fentes plates parallèles	100-127 V, 50 ou 60 Hz	USA, Canada, Mexique ; Japon (100 V, 50/60 Hz)	Non
B	2 fentes plates + broche de terre ronde	120 V, 60 Hz	USA, Canada	Oui
C	2 trous ronds (Europlug)	220-240 V, 50 Hz	Europe continentale ; chargeurs du monde entier	Non
D	3 trous ronds en triangle, 5 A	220-240 V, 50 Hz	Inde, Pakistan, Bangladesh	Oui
E	Broche de terre mâle sur socle	230 V, 50 Hz	France, Belgique, Pologne, Slovaquie, Tunisie	Oui
F	Clips de terre latéraux (Schuko)	230 V, 50 Hz	Allemagne, Espagne, Pays-Bas, Grèce	Oui
G	3 fentes rectangulaires, fusible intégré	230 V, 50 Hz	Royaume-Uni, Irlande, Singapour, Malaisie, Hong Kong	Oui
H	3 fentes plates en Y (ou 3 trous ronds)	230 V, 50 Hz	Israël	Oui
I	2 fentes inclinées + une verticale	220-240 V, 50 Hz	Australie, Nouvelle-Zélande, Chine	Oui
J	3 trous ronds décalés	230 V, 50 Hz	Suisse, Liechtenstein	Oui
K	3 trous ronds en triangle inversé	230 V, 50 Hz	Danemark, Groenland	Oui
L	3 trous ronds alignés, 10 A ou 16 A	220-240 V, 50 Hz	Italie, Malte, Chili	Oui
M	3 gros trous ronds, 15 A	220-240 V, 50 Hz	Afrique du Sud, Inde (gros appareils)	Oui
N	3 trous ronds compacts, 10 A ou 20 A	127 ou 220 V, 60 Hz	Brésil	Oui

Deux familles énergétiques se dessinent : les 220-240 V (moins d'ampères pour une même puissance, pertes en ligne plus faibles) et les 100-127 V (deux fois plus d'intensité à puissance égale, d'où des câbles plus gros). Ce choix date de l'électrification des années 1880 à 1950 et aucune norme au monde ne le basculera : le parc installé est trop immense.

SchémaCe que protègent la géométrie et l'ordre des contacts

Étape 1 — la broche de terre s'établit avant tout contact sous tension

Orifices L et N : profondeur de 20 à 30 mm, hors de portée du doigt

Étape 2 — les broches L et N repoussent les obturateurs, puis ferment le circuit

Un objet plat (pince, fourchette) ne lève qu'une partie des obturateurs : le circuit ne se ferme pas.

Les limites se mesurent ensuite vite. Un circuit domestique standard — disjoncteur 16 A sous 230 V — admet au maximum :

P(max) = 16 × 230 = 3 680 W

Un radiateur électrique compte environ 3 000 W, une bouilloire 2 000 W, un micro-ondes 1 200 W. Sur un même circuit, le cumul des trois dépasse 6 200 W, soit 27 A : le disjoncteur magnéto-thermique déclenche après quelques secondes ou minutes de surchauffe. Le disjoncteur coupe avant que le câble n'ait chauffé dangereusement, mais l'inconvénient est réel : en pleine soirée d'hiver, la pièce se retrouve sans courant. Mieux vaut répartir les appareils de chauffe sur plusieurs circuits, ou leur réserver des lignes dédiées.

Les multiprises ajoutent une couche de contrainte : la plupart annoncent 16 A cumulés, les cordons les plus fins (1,5 mm² voire 1 mm²) se contentant de 10 A. Conseils pratiques : n'y branchez pas d'appareils de chauffage en cascade ; vérifiez parfois que le corps ne chauffe pas ; et démontez le mot « protection ».

Le parasurtenseur, lui, cache des composants céramiques ou semi-conducteurs : des varistances (MOV, oxyde de zinc) montées entre conducteurs et terre. Sous tension nominale, une varistance reste quasi un isolant (mégaohms). Si un pic — orage, accident réseau, énergie libérée par une bobine coupée — dépasse son seuil, elle devient conductrice en quelques dizaines de nanosecondes et dérive l'excès vers la terre, puis se referme. Chaque coup absorbe de l'énergie : c'est le nombre de joules affichés sur la boîte, généralement de 300 à 1 500 J. La varistance est sacrificielle : elle s'use, se dégrade doucement et se remplace avec la multiprise. Les modèles série ajoutent des fusibles, un filtrage condensateurs X2/Y2 contre les parasites haute fréquence, et une LED d'état.

Enfin, votre électronique ne quitte jamais totalement le secteur. Derrière les « prises 12 V » des adaptateurs, il y a la chaîne d'alimentation : un transformateur abaisse la tension (version lourde des vieux chargeurs, 50 à 60 Hz) et isole galvaniquement, des diodes redressent, des condensateurs filtrent, un régulateur stabilise ; ou bien une alimentation à découpage (SMPS) qui travaille en direct sur le 230 V — hachage entre 20 kHz et 1 MHz, transformateur miniaturisé, redressement, filtrage : compacte, efficace, génératrice de parasites qu'il faut filtrer. Les alimentations de laboratoire, elles, passent derrière un transformateur d'isolement 230 : 230 V, qui sépare galvaniquement l'établi du mur et neutralise les boucles de retour à la terre. Mais un isolement n'est jamais une permission : le 230 V reste mortel en circuit fermé, et l'oscilloscope doit rester relié à la terre du mur.

4. Exemple pratique

Objectif : calibrer les appareils de votre maison sans démonter un socle ni approcher aucun circuit sous tension. Deux repérages sûrs, puis un exercice résolu.

Repérage des circuits. Ouvrez le capot du tableau si l'installation le prévoit, sans jamais toucher les bornes : chaque disjoncteur porte une intensité imprimée — 16 A pour le circuit de prises standard, 20 A pour la cuisson, 32 A pour une plaque de cuisson. Reliez mentalement chaque circuit à son coin de maison en le coupant, puis en testant une prise avec une lampe de chevet : cinq minutes, et vous saurez quels murs partagent le même plafond de 3 680 W.

Le partage des appareils chauffants. Relevez les puissances imprimées sous les appareils : radiateurs, bouilloire, grille-pain, sèche-cheveux. Vous verrez combien il faut de circuits pour héberger tous ces 2 000 à 3 000 W : souvent deux ou trois. La règle à retenir : ne misez pas tous les appareils chauffants sur le même mur.

Exercice résolu. Un four électrique de 2 000 W fonctionne pendant 30 minutes. Calculez son courant appelé, puis l'énergie consommée en Wh puis en kWh.

Étape 1, le courant :

I = 2 000 / 230 = 8,7 A

Étape 2, l'énergie : la puissance en watts multipliée par la durée en heures donne des watt-heures ; 30 min font 0,5 h.

Q = 2 000 × 0,5 = 1 000 Wh = 1 kWh

Étape 3, la mise en perspective : le kWh est l'unité du tarif, à environ 0,25 euro par kWh, cette demi-heure de four coûte 25 centimes. Et voici le piège : si ce four s'ajoute à une bouilloire de 2 200 W sur le même circuit, le total de 4 200 W dépasse le plafond de 3 680 W (soit 18,3 A) : le disjoncteur 16 A déclenche. Une seule leçon à retenir : estimez le cumul, puis séparez les appareils.

5. Vérifier sa compréhension

1. Pourquoi la broche de terre française est-elle sur le socle (« mâle ») et non dans la fiche (« femelle ») comme dans beaucoup d'autres systèmes ?
2. Sur un circuit 16 A, que se passe-t-il si on branche en même temps un radiateur de 3 000 W et une bouilloire de 2 000 W ? Vérifiez avec I = P / U.
3. Un chargeur porte « Input AC 100-240 V, 50/60 Hz ». Peut-il fonctionner au Japon (100 V, 50 ou 60 Hz), puis au Royaume-Uni (230 V, socle type G) ?
4. Pourquoi une multiprise économique sans parasurtenseur ne protège pas des surtensions, alors que la boîte affiche « protection » ?
5. Que fait la terre en fonctionnement normal, et que se passe-t-il le jour où la phase touche le châssis métallique d'un lave-linge de classe I ?

Prenez le temps de répondre sans aide, puis comparez :

6. Pour aller plus loin

• AC power plugs and sockets — encyclopédie du secteur électrique (en) : le recensement mondial des types de connecteurs, des tensions et fréquences par pays, avec les sources normatives citées.
• Prise électrique — Wikipédia (fr) : le panorama francophone, avec l'histoire de la norme CEE 7 et de la broche de terre mâle française.
• Commission électrotechnique internationale (CEI / IEC) : l'éditeur des normes de sécurité de base, dont la CEI 61140 (classe I, II, III) et les référentiels de connectique basse tension.
• Legrand, fabricant des socles français : fiches techniques et guides d'installation des socles type E 16 A, 250 V, avec les schémas de câblage et les accessoires de sécurité.

Avec la prise démystifiée, la moitié de l'électronique domestique s'éclaire : le 230 V entre par là, et il ne reste qu'à descendre d'un étage — alimentations, condensateurs, régulateurs — pour voir ce qu'il devient.
