Câbles et connecteurs Jack

Pointe, anneau, manchon : quelques tronçons de métal séparés par des bagues noires, alignés sur un seul axe — le connecteur le plus manipulé de l'électronique filaire. La fiche jack fait passer la stéréo d'un casque, le signal d'une guitare ou le symétrisé d'une scène à travers trois types codifiés — TS, TRS et TRRS — déclinés en 2,5, 3,5 et 6,35 mm. Cette page démonte le vocabulaire, explique les trois contenus d'une même fiche, et se termine par le protocole au multimètre qui sauve un casque muet.

1. C'est quoi ?

Le connecteur jack (en anglais phone connector) est une famille de fiches et de prises cylindriques à contacts concentriques, née au dix-neuvième siècle dans les standards téléphoniques manuels — d'où « phone » : téléphonie, pas musique. L'élément mâle au bout du câble est la fiche (plug) ; la prise femelle encastrée dans l'appareil (jack) lui a légué le nom français « entrée jack ».

Sa mécanique : un cylindre coupé en tronçons isolés entre eux, un contact par tronçon. Le vocabulaire standard nomme les tronçons de la pointe vers le câble : tip (la pointe), ring (la bague, puis une seconde à quatre contacts) et sleeve (le manchon) — les initiales du code TS/TRS/TRRS. Pour compter vite : une bague isolante de moins que de contacts.

On croise des fiches jack partout : la guitare en 6,35 mm TS, de la pédale à l'ampli ; le casque d'ordinateur en 3,5 mm TRS, près de la prise rose du micro ; le câble auxiliaire des vieilles autoradios ; l'écouteur-micro de smartphone en 3,5 mm TRRS ; les TRS symétrisés de scène et les jacks bantam de 4,4 mm des patchbays ; les 2,5 mm des oreillettes et talkies de l'époque révolue.

Elle ne transporte que quelques volts et quelques milliwatts, mais reste le maillon le plus usé d'une chaîne de signal : oxyde, poussière, lames fatiguées, torsions. Savoir lire une fiche, c'est réparer la panne la plus fréquente du son filaire.

2. Comment ça marche ?

Le couple fiche-prise est un contact par flexion : les lames ressort de la prise s'écartent pour recevoir le cylindre — garant du contact, et inévitablement frappé par la fatigue après des milliers de branchements (la lame molle grésille puis se tait). Sur la fiche, les bagues isolantes interdisent aux lames voisines de se toucher. Lecture d'une fiche, de la pointe vers le câble :

Code	Contacts (de la pointe vers le câble)	Anneaux noirs	Contenu possible	Usages dominants
TS	pointe, manchon	1	mono et masse	guitare et pédales en 6,35 mm ; micro d'ordinateur, talkie-walkie en 3,5 et 2,5 mm
TRS	pointe, bague, manchon	2	stéréo gauche/droite et masse ; ou symétrisé chaud, froid, blindage ; ou insert (envoi et retour)	casques, enceintes, liaisons de scène, inserts de console
TRRS	pointe, bague, anneau, manchon	3	stéréo gauche/droite, micro et masse (ordre CTIA ou OMTP)	écouteurs-micro de smartphone, visioconférence

Compter les anneaux noirs puis ajouter un : voilà le nombre de contacts. Le code ne dit jamais ce que la fiche transporte — l'appareil au bout du câble en décide. Une fiche TRS dans une prise TS laisse la bague retomber sur le manchon sans dégât ; une fiche TS dans une prise TRS ne sonne qu'une oreille.

Trois contenus sur la même mécanique. Le mono, signal unique référencé à la masse : TS suffit. La stéréo, deux signaux plus une masse commune : TRS. Le symétrisé : le même signal et sa copie inversée — le récepteur ne garde que la différence des conducteurs, le parasite identique s'efface (d'où les liaisons de scène, des dizaines de mètres sans bruit).

U_chaud − U_froid = 2 × u

SchémaLiaison asymétrique (TS) contre liaison symétrisée (TRS)

Second mérite : en TS, la masse fait partie du chemin du signal, et tout écart de potentiel entre les masses de deux appareils devient un courant de boucle audible ; le symétrisé peut laisser son blindage relié d'un seul côté — la boucle ne se ferme plus (section 3).

Niveaux : une sortie ligne fournit 0,3 à 1 V RMS dans une entrée de 10 à 50 kΩ ; une sortie casque, dotée de son petit amplificateur, pousse 1 à 2 V RMS dans une charge de 16 à 300 Ω. Ce que la fiche transporte vraiment se lit avec la loi d'Ohm :

P = U² / R

L'inverse explique les fausses pannes : une entrée micro, qui attend des millivolts, sature si le casque la nourrit de volts ; un casque sur une sortie ligne sonne léger, sans basses.

3. Dans le vrai monde

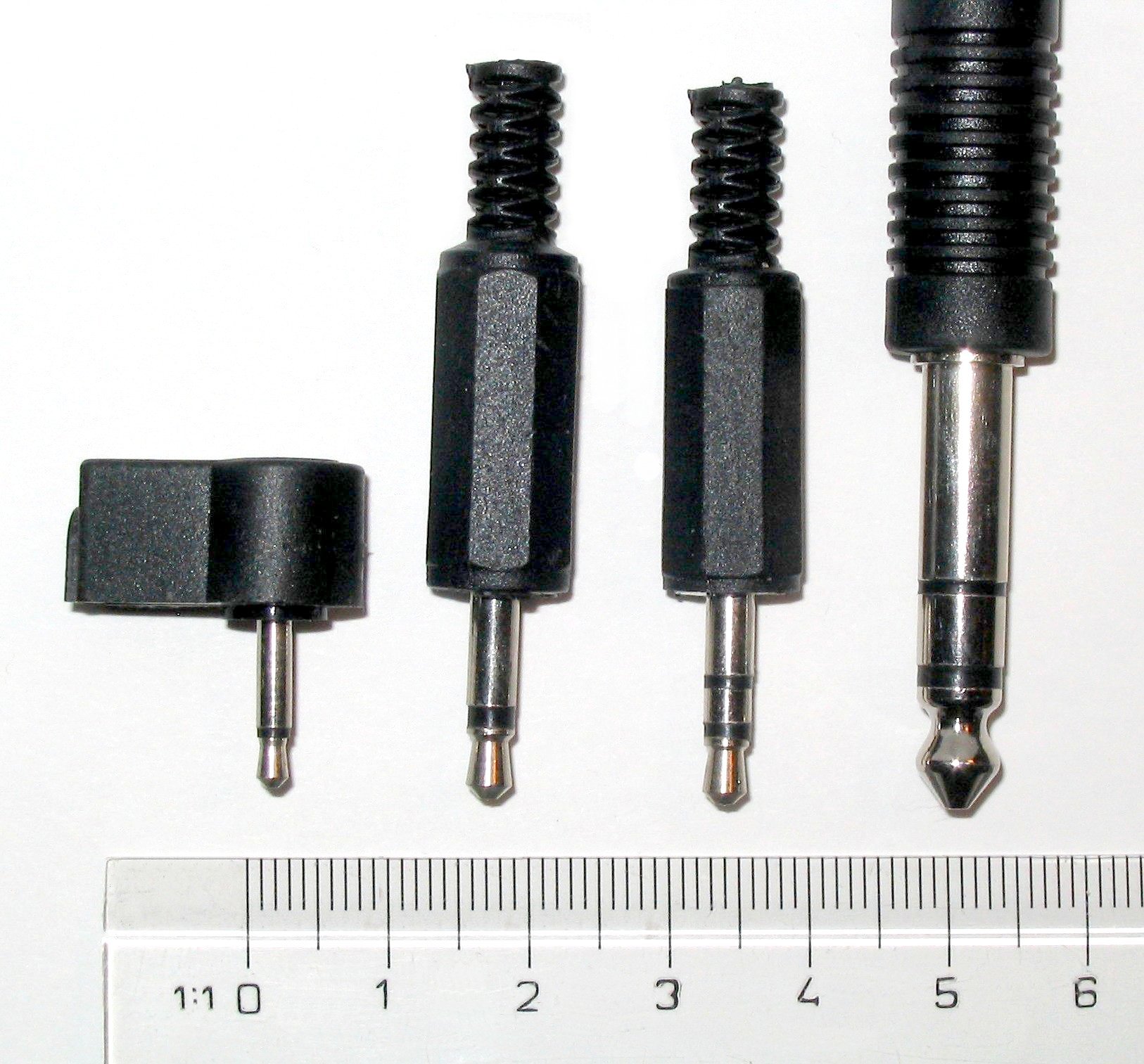

Les trois diamètres se partagent le marché, et l'histoire ne les a jamais mélangés :

Diamètre	Qui l'utilise	Ce qu'on y branche
6,35 mm (un quart de pouce)	musiciens, studios, sonorisation	câbles d'instrument, pédales, boîtes de direct, consoles, casques de studio et hi-fi
3,5 mm	tout le monde	casque d'ordinateur et de portable, câbles auxiliaires de voiture, dictaphones, caméras, cartes son
2,5 mm	appareils compacts et industriels	oreillettes d'anciens téléphones, talkies-walkies, radios, prises de configuration de modems

Hors de cette ronde : le bantam TT (4,4 mm) des patchbays, non compatible avec le 6,35 mm de EIA RS-453 ; le 4,4 mm des casques audiophiles symétrisés (JEITA RC-8141C).

Côté prix, tout est modeste : câble aux de 3 à 8 €, câble d'instrument de 12 à 40 €, fiche à souder de 1 à 3 €, adaptateurs de 3 à 10 €. Le plaqué or des fiches chères résiste mieux à l'oxydation ; le miracle sonore reste sujet à caution.

La prise vieillit de façon prévisible : lames relâchées, oxyde sur le laiton ou le nickel, poussière au fond du port. Symptômes : un seul côté sonne, le son coupe quand on tord le câble, le micro reste muet. Premier réflexe : coton-tige à l'alcool isopropylique et quelques allers-retours de fiche ; le multimètre en continuité tranchera (section 4).

Une dernière compétence, au retour immédiat sur un cordon de casque : souder une fiche jack soi-même.

4. Exemple pratique

Tester un câble au multimètre en mode continuité

1. Débrancher le câble des deux appareils : mesure à froid, hors de tout circuit.
2. Multimètre en continuité (l'icône du bip ; le bipeur sonne sous quelques dizaines d'ohms).
3. Écrire la carte, pour un casque TRS : pointe = canal gauche, bague = canal droit, manchon = masse commune des deux.
4. Tester chaque conducteur d'un bout à l'autre — bip continu, fil intact — puis plier le câble de la fiche vers l'oreillette : un bip qui coupe puis revient se dénonce lui-même.
5. Contrôler enfin les contacts deux à deux au même bout : pointe-manchon doit rester muet sur un câble seul.

Sur le casque entier, la mesure passe au travers de la bobine : entre pointe et manchon, 32 Ω de l'oreille gauche — bip tant que le canal va, silence franc, canal coupé.

L'explorateur de fiches

Le composant ci-dessous rejoue la lecture d'une fiche : conducteurs et bagues se recolorent selon le type choisi ; pour le TRRS, un sélecteur CTIA/OMTP inverse la position du micro.

SchémaExplorateur de fiche — TS, TRS, TRRS

InteractifExplorer TS, TRS et TRRS

TS — 2 contactsTRS — 3 contactsTRRS — 4 contacts

Fiche TRS — 3 contacts, 2 anneaux isolants noirs : de la pointe vers le câble, les contacts transportent pointe (gauche), bague (droite), manchon (masse).

Pour un casque : pointe = canal gauche, bague = canal droit, manchon = masse — la stéréo. En audio professionnel, la même fiche transporte le symétrisé : pointe = signal chaud, bague = signal inversé (froid), manchon = blindage. Elle sert aussi d'insert de console, qui fait voyager envoi et retour dans un câble unique.

On lit une fiche en comptant ses anneaux noirs : contacts = anneaux + 1.

Exercice résolu — identifier une fiche à trois anneaux

Trois anneaux noirs sur une fiche 3,5 mm : qu'est-ce que c'est, où la brancher, quels risques si erreur ?

1. Compter : trois bagues isolantes, quatre contacts — une TRRS (pointe, bague, anneau, manchon), définie en 3,5 mm par la norme JEITA RC-5325A.
2. Contenu attendu : stéréo gauche et droite plus micro et masse — l'écouteur-micro du smartphone.
3. Normes d'ordre : CTIA (Apple, la majorité actuelle) met la masse à l'anneau et le micro au manchon ; OMTP (anciens Nokia) inverse. La stéréo tient dans les deux cas.
4. Doute persistant : en continuité, la masse se reconnaît à sa liaison avec la tresse du blindage — anneau (OMTP) ou manchon (CTIA).
5. Risque d'erreur : le micro devient muet ou le son s'étouffe — la masse sur la piste micro. Panne de norme, pas de casque.

Exercice résolu — un casque ne sonne que d'un côté

Casque de 32 Ω par oreille, fiche 3,5 mm TRS : le canal droit sonne, le gauche est muet. Localiser la panne avec un multimètre.

1. Écarter la source : essayer le casque sur deux appareils, deux prises — une prise aux lames molles imite une panne. Toujours muet : le suspect est le câble.
2. Premier test, en continuité : bague-manchon sonne (32 Ω, la bobine du canal droit, chemin intact) ; pointe-manchon reste muet : le canal gauche est coupé.
3. Localiser : toujours pointe-manchon, en pliant doucement le câble de la fiche vers l'oreillette ; près de la fiche, le bip saute par intermittence — coupure localisée, zone de fatigue classique.
4. Réparer : couper court et ressouder une fiche neuve (encadré de construction, section 3) ; cassure au milieu du câble d'un casque cher : remplacer le câble entier.
5. Piège final : pointe-bague additionne les deux bobines (64 Ω) et peut rester muette — ce silence n'est pas une panne ; le juge reste la double mesure pointe-manchon puis bague-manchon, un canal après l'autre.

5. Vérifier sa compréhension

Réfléchissez avant de dérouler les réponses.

1. Trois anneaux noirs sur une fiche 3,5 mm : combien de contacts, quel type, quels usages ?
2. La même fiche TRS sert au casque du bureau et au symétrisé de la scène : que devient le rôle de la bague ?
3. Sortie casque d'un portable branchée sur une entrée « micro » : quel résultat prévoir ?
4. Deux appareils reliés par un câble ronflent à 50 Hz : quel mécanisme, quels remèdes, du moins cher au plus radical ?
5. Un câble de guitare TS grésille dès qu'on le déplace : quel test à la continuité ? Quelle fausse piste ?

6. Pour aller plus loin

• IEC 60603-11 — la spécification des connecteurs concentriques 6,35 mm héritée de EIA RS-453 : le catalogue de l'IEC.
• IEC 60603-14 — connecteurs circulaires audio-vidéo des cartes imprimées (mini-jacks) : le catalogue de l'IEC.
• Wikipédia (anglais) — « Phone connector (audio) » : histoire, tableaux TS/TRS/TRRS, normes CTIA/OMTP : en.wikipedia.org.
• Neutrik — datasheets des fiches et prises, prises à coupure des patchbays : neutrik.com.
• Adafruit — « Guide to Excellent Soldering », la soudure des fiches jack, pas à pas : learn.adafruit.com.
