Écrans OLED

L'écran OLED (en anglais OLED display) est le cousin miniaturisé des LED de la même couche : la même diode émettrice, transposée à des molécules organiques et réduite à la taille d'un pixel. Chaque pixel est donc sa propre lampe — plus de rétroéclairage, des noirs réellement éteints, un contraste sans équivalent, des temps de réponse en microsecondes. Cette page explique les couches, la commande par TFT, la consommation qui suit l'image, et la rançon du succès : le burn-in. On s'achève par les modules SSD1306 branchés sur un microcontrôleur pour quelques euros.

1. C'est quoi ?

Un écran OLED est un afficheur émissif : contrairement au LCD (Liquid Crystal Display), un rideau de volets devant une lampe, chaque pixel d'un OLED est une diode qui produit elle-même sa lumière. OLED signifie Organic Light-Emitting Diode, DEL organique en français. La physique est celle d'une LED classique (voir leds) : électrons et trous se recombinent dans une couche active et émettent un photon — sauf que la couche active est ici organique, à base de carbone.

Un pixel noir n'est pas un volet devant une lampe : c'est une diode à courant nul, éteinte pour de bon. Le contraste n'a plus de plafond réel — le million à un des fiches techniques. Et la dalle peut être extra-plat, voire souple : aucune lampe à cacher, juste une pile de couches minuscules.

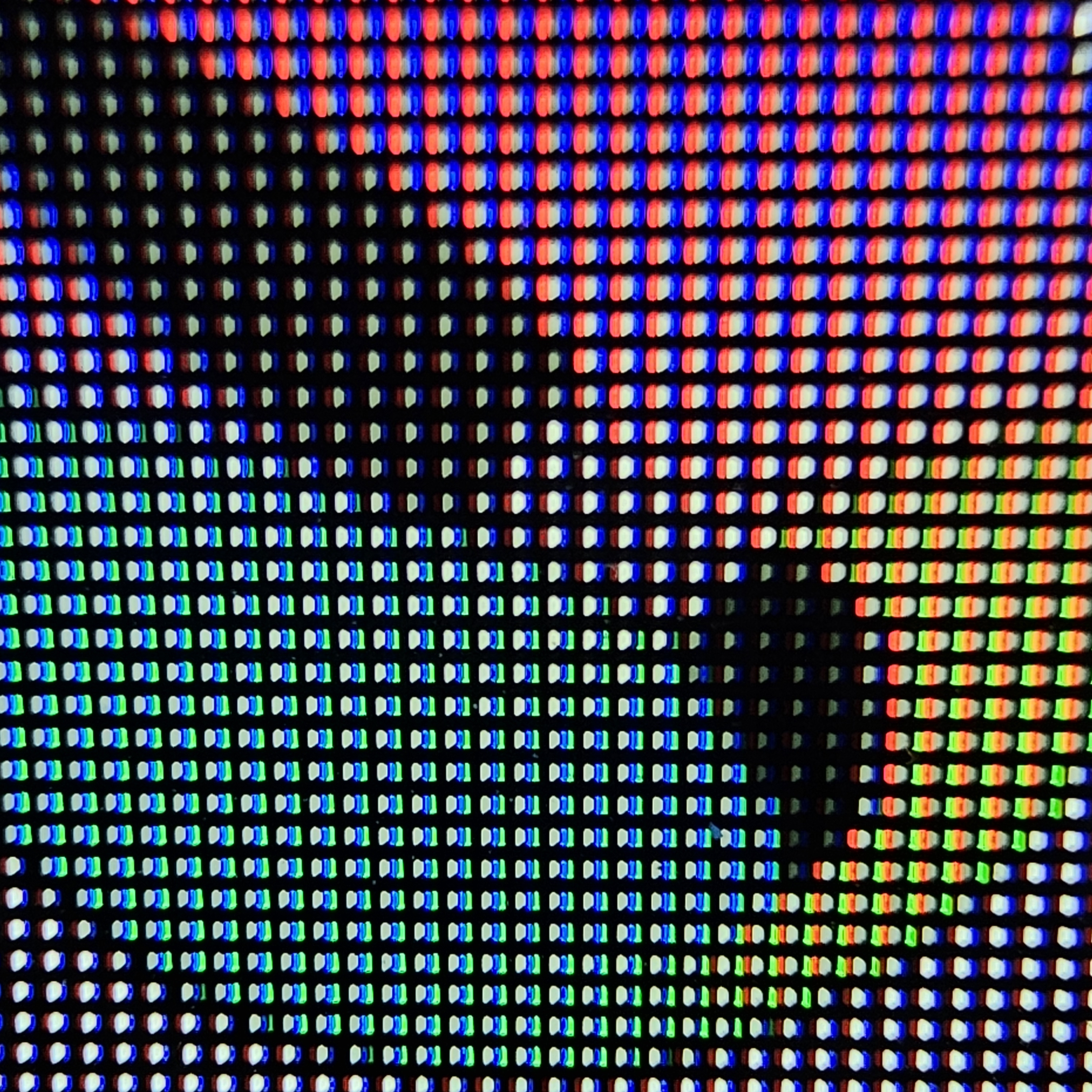

Vocabulaire : AMOLED, matrice active, un transistor TFT par pixel — l'organisation de tous les écrans modernes ; PMOLED, matrice passive balayée, petits afficheurs seulement ; subpixel, la diode rouge, verte ou bleue d'un pixel ; burn-in, rétention d'image, l'empreinte d'une image figée.

Où l'on croise des OLED :

• dans les montres connectées, affichage allumé en permanence — irréalisable en LCD sans tuer la pile ;
• dans les téléphones : le « Super Retina XDR » d'Apple ou le « Dynamic AMOLED » de Samsung désignent des dalles OLED ;
• dans les téléviseurs OLED de 55 à 83 pouces, réputés pour leurs noirs en salle sombre ;
• dans les casques de réalité virtuelle, qui exigent des densités de pixels extrêmes ;
• sur les établis des amateurs : les modules monochromes SSD1306 de 128 × 64 pixels à quelques euros, en I2C sur un microcontrôleur — le plus court chemin vers un affichage lisible. Première leçon de consommation : 10 à 20 mA tout allumé, quelques centaines de microampères tout éteint, en 3,3 V.

2. Comment ça marche ?

Entre une anode transparente (ITO, oxyde d'indium-étain) et une cathode métallique très fine, plusieurs couches organiques : transport des trous, couche émissive (EML), transport des électrons. Sous tension — 2 à 3 V de seuil selon la couleur — les trous et les électrons se rencontrent dans la couche émissive, se recombinent, et le photon sort. La couleur dépend de la molécule ; un pixel blanc allume les trois.

Dans une matrice active, chaque pixel est adossé à un transistor TFT (Thin Film Transistor) déposé sous l'anode, avec un condensateur qui mémorise la consigne d'un balayage à l'autre. Le TFT relie ou isole la diode de la ligne de données, et règle son courant — donc sa luminance.

L ≈ k × I

D'où le point clé : le courant d'une dalle OLED est la somme des courants de ses pixels actifs. Une image sombre tire moins qu'une image claire, contrairement au LCD dont le rétroéclairage paie en continu. Fond noir, courant nul : c'est toute l'économie du mode sombre des téléphones.

Autre conséquence : la vitesse. La diode organique s'allume et s'éteint en une à quelques dizaines de microsecondes ; le cristal liquide tourne physiquement ses molécules, ce qui prend 2 à 15 ms. D'où l'absence de traînée sur les OLED.

Posons les deux empilements côte à côte :

SchémaEmpilement d'un pixel OLED face à un pixel LCD

Reste le talon d'Achille : la durée de vie. Les molécules se dégradent à chaque heure d'émission, d'autant plus vite que le courant est fort ; les composés bleus, dont le photon emporte le plus d'énergie, s'affaiblissent nettement plus vite que les autres. Le bleu qui faiblit fait dériver la dalle vers le jaunâtre ; une zone affichée longtemps en clair y laisse une empreinte sombre — le burn-in.

Critère	Écran OLED (émissif)	Écran LCD (transmissif)
Principe	chaque pixel est une diode qui émet	un volet module un rétroéclairage
Construction	cathode, couches organiques, anode, TFT	rétroéclairage, polariseurs, cristal liquide, filtre
Noir	courant nul, pixel éteint	volet fermé sur un rétroéclairage qui fuit
Contraste	quasiment infini (rapport du million à un)	1 000 à 3 000 pour un
Temps de réponse	1 à 20 µs	2 à 15 ms, cent à mille fois plus lent
Conso des noirs	suit le contenu : noir = courant nul	quasi constante : le rétroéclairage paie
Burn-in	possible, usure des molécules bleues	non ; usure du rétroéclairage seulement
Épaisseur, souplesse	très fine, même souple et transparente	plus épaisse, rigide

3. Dans le vrai monde

Tension de seuil d'un pixel : 2 V pour le rouge, 2,8 V pour le bleu. Luminance : 100 à 200 cd/m² en intérieur, 1 000 cd/m² au soleil. Module SSD1306 128 × 64 à 3,3 V : 10 à 20 mA tout allumé, quelques centaines de microampères en veille. Téléphone : 0,5 à 2 W selon le contenu. Téléviseur OLED 55 pouces : 60 à 120 W, comme un LCD de même taille.

Prix : module SSD1306 2 à 4 euros, montre AMOLED 50 à 400 euros, téléviseur OLED 55 pouces 900 à 2 000 euros contre 400 à 800 euros en LCD équivalent.

Enfin, la jungle commerciale : « QLED » désigne un LCD à rétroéclairage amélioré ; « QD-OLED », un OLED dont les sous-pixels bleus convertissent leur lumière par des points quantiques ; « microLED », des LED inorganiques minuscules, émissives, sans le vieillissement organique — encore cantonnées aux produits d'exception.

Gamme	Ce que c'est vraiment	Noir	Burn-in	Où on la croise
OLED (WRGB)	diodes organiques + couche blanche, filtres	vrai noir	rare, compensé	téléviseurs LG, moniteurs
QD-OLED	diodes bleues OLED + points quantiques	vrai noir	rare, compensé	téléviseurs et moniteurs Samsung
QLED (mini-LED)	LCD, rétroéclairage mini-LED à zones	très bon, pas infini	non	téléviseurs milieu de gamme
microLED	LED inorganiques minuscules, émissives	vrai noir	non	produits ultra-haut de gamme

4. Exemple pratique

Le montage de base

Le montage type : un module SSD1306 128 × 64 et un microcontrôleur (Arduino, ESP32, Raspberry Pi Pico), reliés par quatre fils — VCC sur 3,3 V, GND, SDA et SCL sur le bus I2C. Adresse 0x3C en général (0x3D sur certains modules) ; la bibliothèque Adafruit_SSD1306 fait le reste. Vérifiez la tension d'alimentation (certains modules tolèrent 5 V, d'autres non) et prévoyez le courant : 10 à 20 mA tout allumé.

I écran = N actifs × i pixel

L'explorateur ci-dessous applique cette loi : une grille de 64 pixels, rendue en version OLED et en version LCD, avec le courant en direct.

SchémaExplorateur de pixels — OLED contre LCD

InteractifMême image, deux technologies

Vue OLED — émissive

Noir = diodes éteintes, courant nul

Courant : 0,72 mA

Vue LCD — transmissive

Noir = volet fermé, rétroéclairage toujours allumé

Courant : 15,24 mA (dont 15 mA de rétroéclairage)

12 pixels allumés sur 64 — OLED tire 0,72 mA, LCD tire 15,24 mA.

L'OLED ne paye que les pixels actifs : un écran tout noir ne consomme rien. Le LCD paie son rétroéclairage en continu, quelle que soit l'image — c'est tout l'intérêt du mode sombre sur dalle OLED.

Couleur de peinture :RougeVertBleuBlanc

Pré-remplir :Bloc noirBloc blancÉcran de veille

Cliquez ou cliquez-glissez sur une grille pour peindre des pixels — les deux vues partagent la même image. Modèle simplifié : OLED 0,06 mA par pixel actif, LCD 15 mA de rétroéclairage plus 0,02 mA par pixel.

Exercice résolu — l'autonomie d'une horloge de bracelet

Une montre connectée affiche l'heure sur une dalle 128 × 64 pixels (8 192 pixels). Tout allumé, elle tire 20 mA. En affichage réaliste d'horloge, environ 15 % des pixels sont allumés. La pile bouton CR2032 stocke 220 mAh. Combien de temps tient-elle, comparée au cas « tout allumé » et à un écran LCD de même taille (rétroéclairage constant de 15 mA) ?

1. Courant unitaire : 20 mA pour 8 192 pixels, soit 2,4 µA par pixel allumé.
2. Mode réaliste : le courant suit le contenu affiché :

I = 20 mA × 0,15 = 3 mA

3. Autonomies : tout allumé, 220 mAh / 20 mA = 11 h. En mode réaliste, 220 mAh / 3 mA ≈ 73 h, soit trois jours en continu. En LCD de même taille : 220 mAh / 15 mA ≈ 15 h, quelle que soit l'image affichée.
4. En vrai, la montre gagne encore — microcontrôleur endormi, luminosité de nuit réduite —, d'où des semaines réelles. La hiérarchie tient : l'autonomie OLED suit ce qui est affiché, celle du LCD suit la lampe.

Exercice résolu — le bleu qui vieillit à 200 cd/m²

Un sous-pixel bleu perd 5 % de sa luminance après 100 h d'affichage continu à 1 000 cd/m². La loi d'usure est exponentielle et le temps de vie varie en raison inverse de la luminance (exposant d'accélération n ≈ 1). Que vaut cette usure à 200 cd/m², la luminosité typique en intérieur, après 10 000 h ? Et que dit ce calcul du burn-in des téléphones ?

1. À 1 000 cd/m², chaque tranche de 100 h coûte un facteur 0,95 de luminance restante.
2. À 200 cd/m² (cinq fois moins), l'usure s'étale : la même perte de 5 % prend cinq fois plus de temps, soit une tranche de 500 h.
3. 10 000 h contiennent vingt tranches de 500 h : la luminance restante vaut 0,95 à la puissance vingt, soit 0,95^20 ≈ 0,36.
4. Réponse : le bleu n'a plus que 36 % de sa luminance d'origine — une perte de 64 %. Dix mille heures usent profondément le bleu : c'est le mécanisme du burn-in des téléphones, où les zones fixes (barre d'état, horloge, clavier) marquent avant le reste.
5. Moralité : le mode sombre ne fait pas qu'économiser le courant — il éteint carrément les diodes des pixels noirs, usure nulle. Les deux gains se combinent.

5. Vérifier sa compréhension

Réfléchissez avant de dérouler les réponses.

1. Pourquoi le noir d'un OLED ne coûte-t-il presque rien, alors qu'un LCD affichant du noir continue de tirer son courant ?
2. Un module SSD1306 affiche une image avec 25 % des 8 192 pixels allumés : donnez un ordre de grandeur du courant, sachant que tout allumé tire 20 mA.
3. Pourquoi le bleu, et non le rouge ou le vert, condamne-t-il en premier les zones fixes d'un écran OLED ?
4. Un LCD change d'image en 2 à 15 ms, un OLED en 1 à 20 µs : quel artefact visible disparaît grâce à cette rapidité ?
5. Pourquoi la matrice passive (PMOLED) a-t-elle suffi aux petits afficheurs, alors que les grands écrans exigent une matrice active (AMOLED) ?

6. Pour aller plus loin

• C. W. Tang et S. A. Van Slyke, « Organic electroluminescent diodes », Applied Physics Letters 51 (1987) : l'article fondateur, sur doi.org.
• IEC 62341 (série) — « Organic light-emitting diode (OLED) displays » : le standard des dalles OLED, sur le catalogue de l'IEC.
• SSD1306 — datasheet Solomon Systech et guide de prise en main : learn.adafruit.com/monochrome-oled-breakouts.
• Samsung Display — pages techniques OLED et QD-OLED : display.samsung.com.
• OLED-Info — veille et articles sur les avancées OLED et microLED : oled-info.com.
